Product details
Caractéristiques :

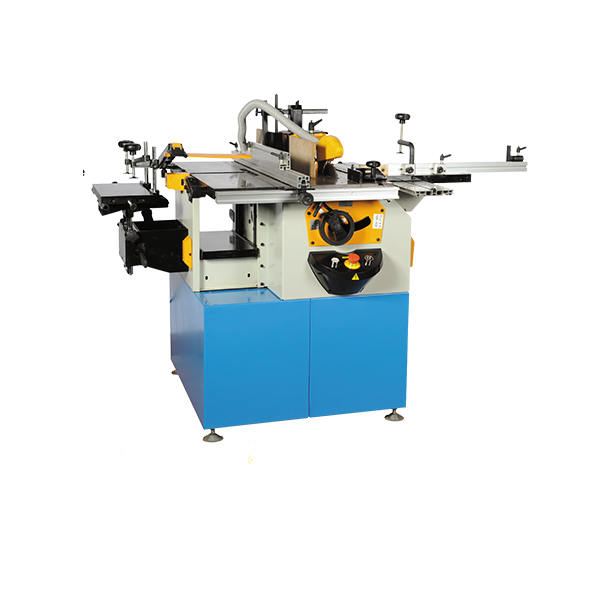

- Machine 6 fonctions : dégauchisseuse, raboteuse, toupillage, mortaiseuse, sciage et tennonage.
- 3 moteurs indépendants (pas de manipulation de courroie à réaliser pour changer de fonction).
- Guide de toupie sortie à réglage micrométrique.
- Réglage en hauteur rapide de l’arbre de toupie par volant.
- Carter d’aspiration intégré au guide de coupe.
- Guide d’onglet ras de lame pour coupes à format de précision.
- Changement de fonction par simple interrupteur sur les pupitres de commande.
- Interrupteurs marche/arrêt avec arrêt d’urgence.
Livré avec :
lame de scie à dents carbure, 2 poussoirs à poignée, 1 poussoir bâton, rail longueur 1 m, guide d’onglet, protège-lame, jeu de 2 fers de dégauchisseuse (montés sur la machine), guide parallèle et guide de chariot avec butée.
Utilisation :
- Sciage : coupe en long du fil (délignage) ou en travers fil avec le chariot (débit).
- Dégauchissage : pour blanchir une pièce de bois brute et créer une face perpendiculaire avec le guide latéral.
- Rabotage : Mise à épaisseur et à largeur d’une pièce de bois dégauchie.
- Toupillage : pour créer des moulures de décoration, des assemblages ou des rainures.
- Tenonnage : réaliser la partie male de tous types d’assemblages en utilisant le chariot de tenonnage.
- Mortaisage : réaliser la partie femelle de tous types d’assemblages.
| Modèle | OT5108 |
|---|---|
| Alimentation | 230 V – 50 Hz |
| Puissance: | |
| – moteur 1 : Toupie | 1000 W |
| – moteur 2 : Scie circulaire | 1000 W |
| – moteur 3 : Rabot/dégau/mortaiseuse | 1000 W |
| Diamètre capteur d’aspiration | 100 mm |
| Encombrement (LxlxH) | 1100 x 1000 x 1100 mm |
| Poids | 250 kg |
| 1/2 Dégauchisseuse / Raboteuse | |
| Largeur de dégauchisseuse / rabotage | 200 / 195 mm |
| Dimension table de dégau. Lxl | 900 x 200 mm |
| Dimension table de rabotage Lxl | 420 x 195 mm |
| Hauteur de rabotage maxi | 6 à 200 mm |
| Avance automatique du bois | 7,5 m/mn |
| Vitesse de coupe | 6500 tr/mn |
| Diamètre de l’arbre | 56 mm |
| Nombre de fers | 2 |
| Dimensions des fers | 210 x 16,5 x 1,5 mm |
| Profondeur de passe max. dégau. | 3 mm |
| Profondeur de passe max. rabot | 2 mm |
| Mortaiseuse | |
| Capacité mandrin | 1,5 – 10 mm |
| Course L/P/H | 180 / 100 / 70 mm |
| Dimensions de table | 350 x 175 mm |
| Vitesse de coupe | 6500 tr/mn |
| Toupie / Tenonneuse | |
| Dimensions de table | |
| Dimensions de table | 900 x 620 mm |
| Diamètre de l’arbre | 30 mm |
| Diamètre outil maxi dans le puits | 140 mm |
| Course de l’arbre | 85 mm |
| Hauteur max. de l’arbre | 80 mm |
| Vitesse de coupe | 6500 tr/mn |
| Scie circulaire | |
| Dimensions de table | 900 x 620 mm |
| Largeur de coupe au guide parallèle | 460 mm |
| Dimensions lame de scie | 200 x 30 x 3 mm |
| Inclinaison de la lame | 0 à 45° |
| Hauteur de coupe maxi | 56 mm |
| Vitesse de coupe | 4750 tr/mn |
